YT100說明書（一）
一、概述
二、結構與工作原理
三、主要技術指標
四、儀表顯示和打印部分字符的意義
五、儀表各按鍵的功能
六、菜單操作
七、日常操作及注意事項
八、電子吊秤的校準
九、常見故障及排除方法
十、TCC-01型智能充電機使用說明
十一、附錄
一、 概 述
歡迎使用河南天成衡器有限公司的產品OCS型電子吊秤，該設備是精細電子稱重設備，請在使用之前，認真閱讀本手冊，嚴格按手冊要求進行操作。
儀表簡介及外形尺寸：
儀表由專注人員流線型外觀設計，美觀大方全中文菜單，使用簡單方便。中文拼音輸入及多種輸入法?？勺孕性O計打印題頭，使用不同單位及企業，可更明細稱重貨物的種類型號等。分別可用拼音、區位碼、數字、大寫字母、小寫字母，混合輸入全漢字、字母數字及符號，顯示并打印。此儀表只需通過鍵盤稍作修改即可實現互換。
YT100儀表外形尺寸：236mm*182mm*45mm

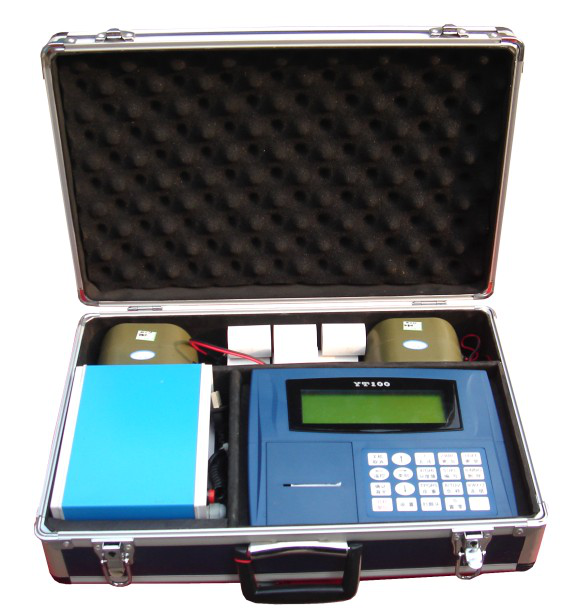

YT100儀表套件
儀表主要特點：
☆ 采用大規模集成電路設計，性能穩定可靠、功能完善、體積更小、智能更強。
☆ 大屏幕液晶顯示，可顯示全中文國標一、漢字、英文、數字及各種符號等，顯示更直觀、清晰，并帶有背光，便于在光線不好無燈光照明下使用。
☆ 內置頻率合成接收機，可使用鍵盤調頻，通用性強。通信頻率符合無線電管理委員會（1997）40號文件規定的230MHz和450MHz兩個頻段的標準。
☆ 點陣打印機，可打印全中文國標一、漢字、英文、數字及各種符號等。
☆ 內置6V、2500mA/h鎘鎳電池供電，使用時間長，不開背光正常打印可連續使用48小時以上。
☆ 薄膜有感鍵盤，壽命更長。蜂鳴提示，操作方便靈活。
☆ 國標一、字庫全中文拼音、區位漢字輸入及打印。
1、 適用范圍
主要適用于OCS系列電子吊秤。
2、產品特點
該儀表為直流便攜式儀表，蓄電池供電、點陣式顯示、中文菜單操作、自帶打印機、自帶中文輸入法(可輸入單位名稱等),誤差調整可在儀表上通過鍵盤來實現。超大容量存貯，可存貯多達2100磅次稱重數據。
3、主要操作功能
主要有去皮、累加、分類、查詢、打印、零點自動跟蹤、負稱、欠壓指示、斷電數據保護、超載報警、設定超載報警值、順序打印碼單、實時時鐘、實時電量顯示、自動關機等。
4、型號的組成及意義
[OCS]OCS——產品型號,表示為應變式數字顯示電子吊秤。
5、使用環境、工作條件
儀表溫度范圍：-10℃～40℃。
本產品可廣泛應用于港口碼頭、交通運輸、冶金工業、鋼材市場、倉儲煤碳、造紙和工礦企業等領域的裝卸貨物計量，工藝流程計量，及倉庫存儲計量等。室內、外均可使用。
二、 結構與工作原理

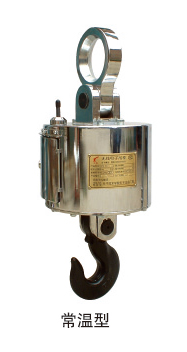

OCS電子吊秤由秤體和稱重顯示器兩部分組成。
1、秤體結構
秤體部分是由稱重傳感器、AD發射一體機及補償電路、電源、秤體機械件等組成。
原理：當外加載荷（被稱重物）作用于稱重傳感器時，作為傳感器主體的彈性體將產生與載荷相對應的微小變形，傳感器內部的應變計隨之發生變化，傳感器輸出亦發生變化，通過A/D轉換電路，將此變化變?yōu)閿?shù)字信號，通過電纜或無線收發系統傳輸給顯示儀表，儀表再進行解碼并進入微處理機，微處理機根據鍵盤輸出的指令要求，對該信號進行處理，后將求出的稱重結果送顯示器、打印機、存儲器。
2、稱重顯示儀表
稱重顯示器簡稱儀表。
儀表部分由接收機、解碼電路、微處理機電路、打印機、顯示器、鍵盤及電源等及部分組成。
儀表的主要作用是處理由秤體送來的稱重信息，顯示被稱重物體重量，將顯示結果打印出來，由鍵盤實現多種控制功能，并在貨物超重或欠電、有故障時報警。

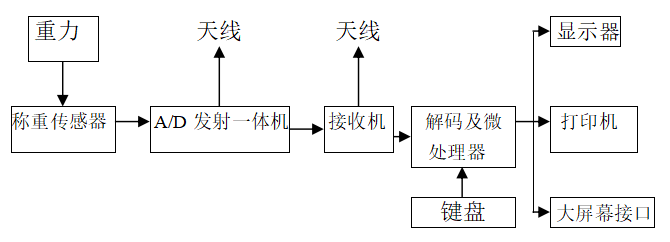

工作原理示意圖
